Inspeção do sistema de proteção contra descargas atmosféricas do seu prédio, galpão ou indústria: captação, descidas, aterramento e quadros. Medições com instrumento calibrado e laudo conforme a ABNT NBR 5419, assinado por engenheiro eletricista.
4,7 no Google · Registro CREA-SP 2115947 · Equipe própria desde 2009
SPDA é o Sistema de Proteção contra Descargas Atmosféricas, o nome técnico do para-raios. Ele dá ao raio um caminho seguro: recebe a descarga no alto, leva a corrente pelas fachadas e a espalha no solo. Assim reduz o risco de incêndio, de dano à estrutura e de choque nas pessoas. São quatro partes que precisam funcionar juntas, e o laudo confere cada uma.
Mastros, pontas e a malha de cabos no topo, que recebem o raio. Dá problema: cabo solto ou rompido, emenda oxidada, antena ou placa solar nova fora da proteção.
Cabos ou ferragens que levam a corrente da cobertura até o chão. Dá problema: cabo cortado na reforma da fachada, conexão solta, caixa de inspeção que sumiu.
Anel, hastes ou ferragem da fundação que espalham a corrente no solo. Dá problema: conexão enterrada corroída, caixa de medição sem acesso.
Ligações que deixam aterramentos, tubulações metálicas e quadros no mesmo potencial, com protetores de surto (DPS) nos quadros. Dá problema: barramento sem ligação, DPS queimado ou ausente.
Se o prédio tem para-raios, alguém vai pedir a prova de que ele funciona. O laudo SPDA com ART é esse documento.
O síndico responde pela segurança do prédio. Administradora e seguradora pedem o laudo SPDA, e ele entra na documentação do AVCB. Depois de reforma de fachada, troca de antenas ou placas solares, o sistema precisa ser conferido de novo.
A NR-10 manda a empresa com carga instalada acima de 75 kW guardar no prontuário das instalações elétricas as inspeções e medições do SPDA e dos aterramentos. Auditoria, seguradora e cliente pedem esse registro.
No processo do AVCB em São Paulo, a IT 41 do Corpo de Bombeiros pede o SPDA conforme a NBR 5419, com atestado das instalações elétricas. A seguradora costuma exigir o laudo em dia para manter a apólice.
1 ano em estruturas de risco especial e 3 anos nas demais, conforme a ABNT NBR 5419-3. O engenheiro define o prazo do seu prédio na inspeção.
A NBR 5419-3 pede inspeção completa do SPDA a cada 1 ano em estruturas de risco especial e a cada 3 anos nas demais. O laudo registra a data da próxima inspeção, e o Portal VHE avisa antes de vencer.
A NBR 5419 é norma paga da ABNT; por isso esta página não reproduz tabelas nem valores da norma. A edição atual é de 2026 e a anterior, de 2015: o laudo informa qual edição foi usada.
Visita ao local com engenheiro eletricista e técnico, inspeção visual de todo o sistema, medições com instrumento calibrado e laudo com as condições encontradas, as não conformidades e o que precisa ser corrigido.
Mastros, pontas, malha de cabos, suportes e emendas. Conferência do que foi instalado depois: antenas, placas solares, letreiros e equipamentos fora da proteção.
Cabos de descida, fixações, conectores e caixas de inspeção, quanto a rompimento, corrosão, folga e trechos danificados em reformas.
Resistência de aterramento medida com terrômetro calibrado em cada ponto de medição. Valor, instrumento e data de calibração ficam no laudo.
Teste de continuidade entre captação, descidas e aterramento, para garantir que o caminho do raio não está interrompido em nenhuma emenda.
Barramentos de equipotencialização, ligação de tubulações e estruturas metálicas e os protetores de surto (DPS) nos quadros elétricos.
Comparação com o projeto e os laudos anteriores. Sem projeto, o engenheiro faz a análise de risco da NBR 5419-2 para definir o nível de proteção que o prédio precisa.

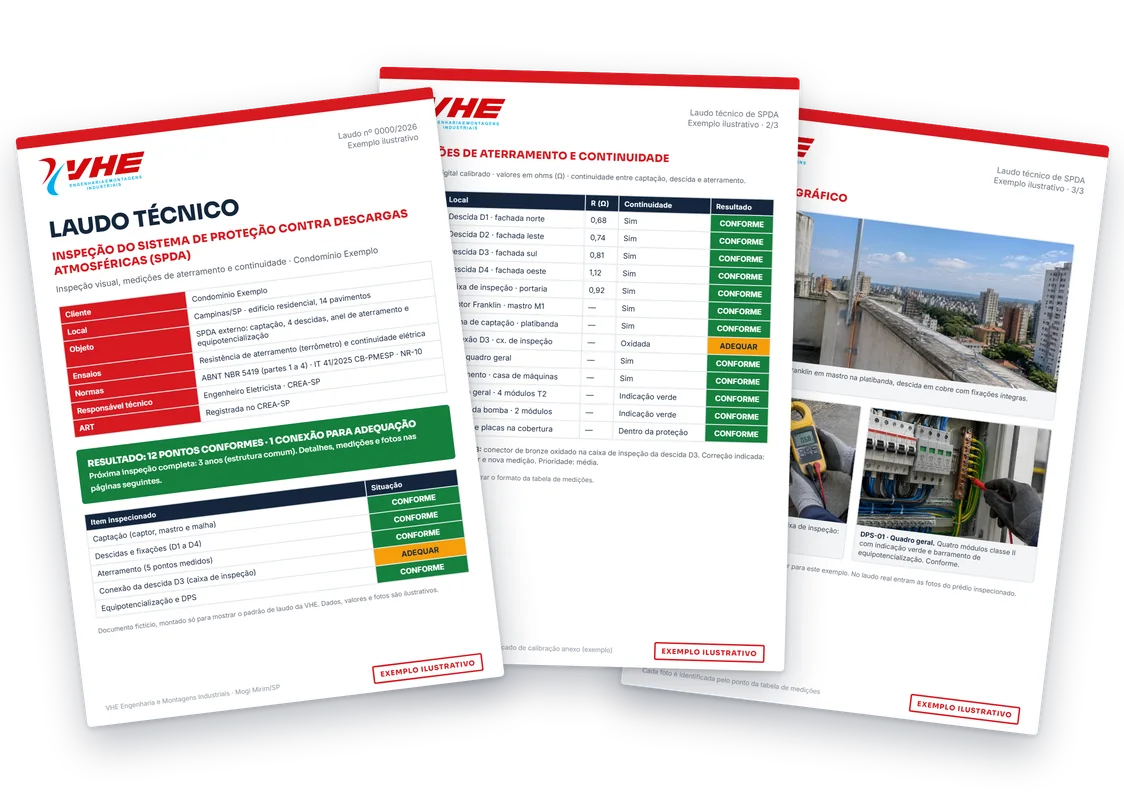

Exemplo ilustrativo do padrão de laudo da VHE, com dados fictícios e fotos geradas por computador.
Você manda o endereço e o motivo (AVCB, seguradora, administradora, fiscalização). Um engenheiro responde, combina a visita e o prazo, e o laudo sai com ART. Não precisa ter o projeto em mãos para começar.
Falar com um engenheiroNão precisa reunir tudo para conversar. Informe o que já tem; os arquivos podem ser compartilhados durante o atendimento pelo WhatsApp.
Você informa o local, o uso e os documentos que tem. O engenheiro define o que será inspecionado e medido e manda a proposta.
Equipe no local: inspeção visual da cobertura ao aterramento, medições com instrumento calibrado e fotos de cada ponto.
Laudo com conclusão, não conformidades e prioridades, assinado com ART. Se precisar corrigir algo, a VHE orça a adequação e refaz a medição.
Laudo SPDA
Explore as imagens ao rolar a página ou selecione os números abaixo.
Imagem ilustrativa

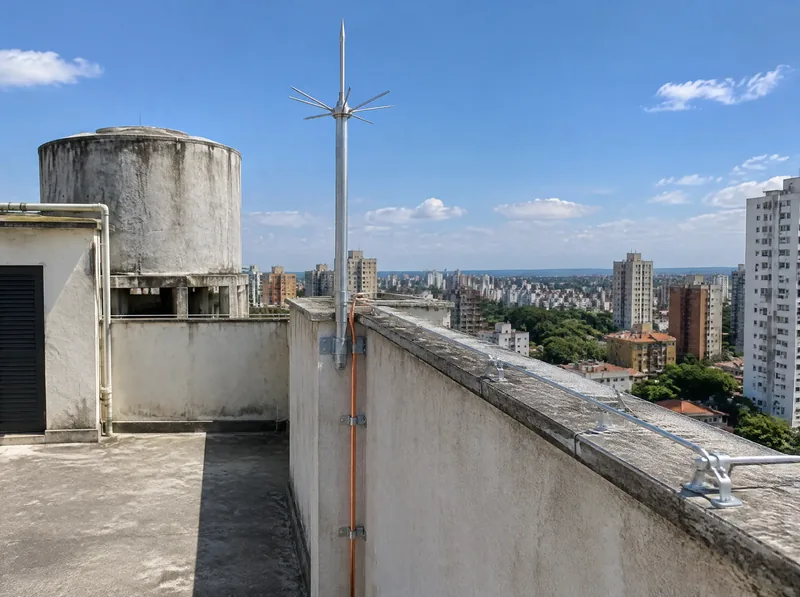

É no topo do prédio que ficam o captor, o mastro, a malha de cabos e tudo o que foi instalado depois: antenas, placas solares, letreiros. A inspeção confere se continuam dentro da proteção.
Falar com um engenheiro
Imagem ilustrativa

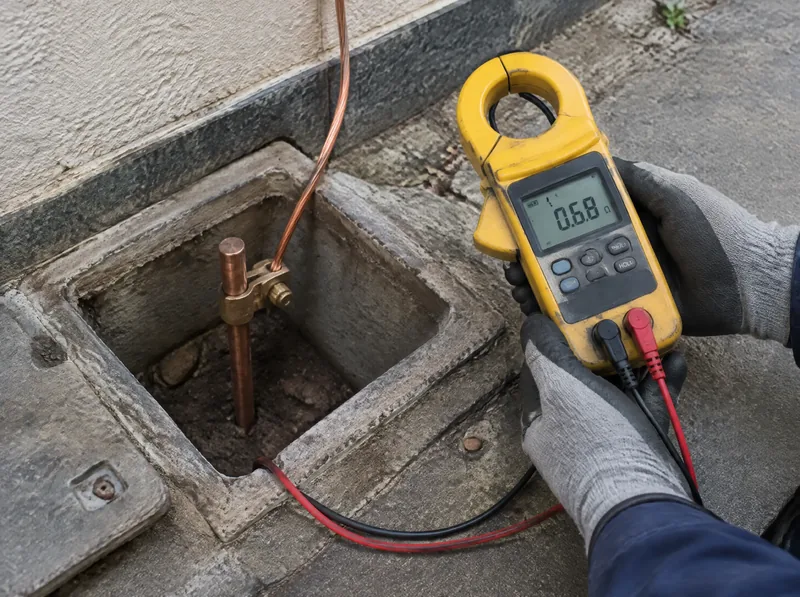

Em cada caixa de inspeção, o terrômetro calibrado mede a resistência de aterramento e o técnico confere a haste, o conector e a corrosão. O valor de cada ponto vai para a tabela do laudo.
Falar com um engenheiro
Imagem ilustrativa

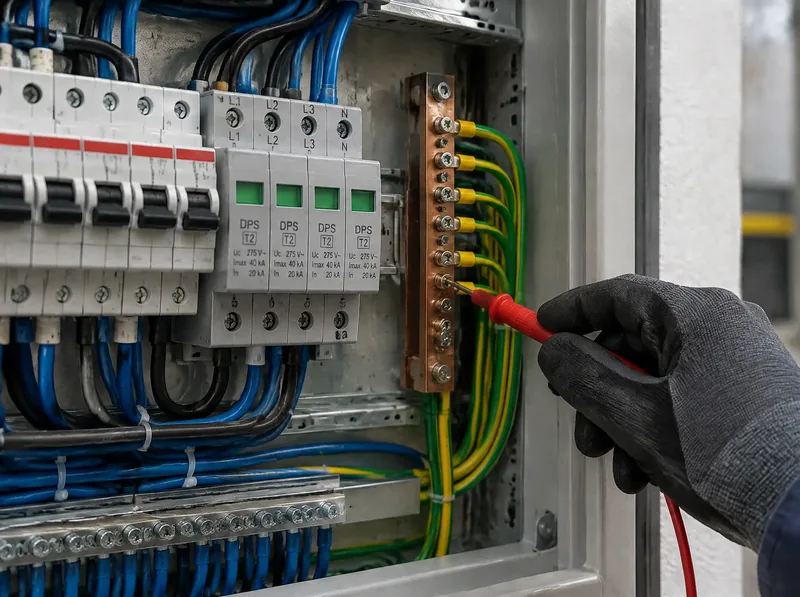

Os protetores de surto (DPS) e o barramento de equipotencialização fecham o sistema. DPS queimado ou barramento sem ligação aparecem como não conformidade no laudo.
Falar com um engenheiroEscolha a opção mais parecida com a sua situação. A mensagem do WhatsApp já vai pronta.
Pediram o laudo
Inspeção completa, medições e laudo com ART no formato que o Corpo de Bombeiros e a seguradora aceitam.
Quero o laudoNunca teve laudo
Análise de risco conforme a NBR 5419-2, levantamento do sistema existente e laudo do que está conforme e do que precisa mudar.
Quero avaliarAconteceu algo
Inspeção fora do prazo depois de descarga no prédio, obra na fachada ou cobertura, antenas ou placas solares novas.
Quero a inspeção
Inspeção, medições e laudo SPDA com ART/CREA, conforme a NBR 5419. Para condomínio, indústria e comércio em Campinas, Mogi Mirim e região.
Falar com um engenheiroEquipe própria com base em Mogi Mirim/SP, atendendo toda a Região Metropolitana de Campinas e o interior paulista, com inspeção em campo e emissão de laudo com ART/CREA.
Mande o endereço e o motivo do laudo. Um engenheiro responde, combina a visita e o prazo de entrega.
